Размер знака пожарной безопасности выбирают с учётом расстояния, с которого человек должен его распознать, освещения и материала. Например, для квадратного знака при нормальном освещении таблица 3 ГОСТ 12.4.026-2015 даёт сторону 150 мм для дистанции 5 м и 250 мм для 9–10 м. Эти значения нельзя переносить на любые условия без проверки.
Основание статьи — открытый текст ГОСТ 12.4.026-2015 на LegalActs в редакции от 29.11.2018. Поправка, зарегистрированная 13.10.2026, в этой публикации не отражена; её содержание здесь не рассматривается. Для проекта конкретного объекта сверьте актуальный комплект документов и требования к самому объекту с ответственным за пожарную безопасность.
Какие пожарные знаки нужны в помещении
Красные квадратные и прямоугольные знаки обозначают средства противопожарной защиты. Зелёные эвакуационные знаки показывают путь к выходу. В таблице 2 стандарта эти группы разделены по цвету и назначению; примечание к ней также относит к пожарной безопасности ряд запрещающих, предупреждающих и эвакуационных знаков.
| Код | Что обозначает | Где размещают |
|---|---|---|
| F02 | Пожарный кран | У комплекта крана с рукавом и стволом |
| F03 | Пожарная лестница | В месте её нахождения |
| F04 | Огнетушитель | В месте размещения огнетушителя |
| F10 | Кнопка включения пожарной автоматики | В местах ручного пуска соответствующих установок и подачи сигнала тревоги |
Это отдельные позиции таблицы К.1, а не полный перечень для оснащения здания. Нужный набор зависит от средств защиты и планировки объекта. Для заказа противопожарных табличек подготовьте перечень кодов и согласованные места установки.
Размер знака и расстояние опознания
В пункте 6.3.4.1 размер связан с расстоянием опознания и дистанционным фактором Z. Для квадратных и прямоугольных знаков пожарной безопасности высота H соответствует стороне a. Значение Z зависит от освещённости поверхности знака: 40 при 150–300 лк, 65 при 300–500 лк и 25 при 30–150 лк.

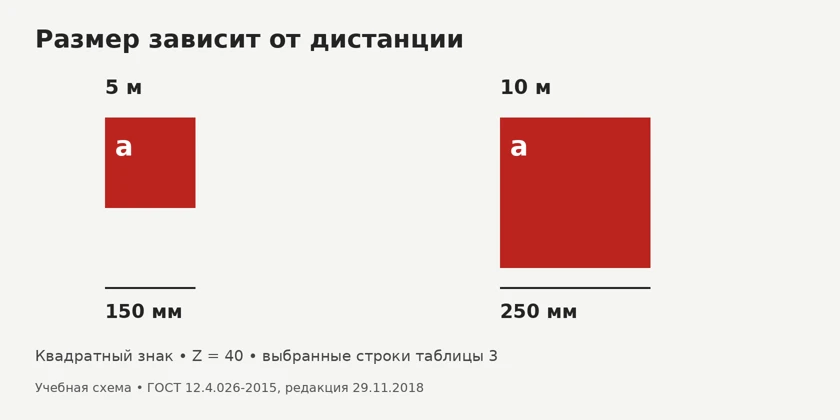

Ниже приведены выбранные строки таблицы 3. Они относятся к нормальному естественному или искусственному освещению при Z = 40; таблица охватывает расстояния не более 25 м. Размеры указаны для основного знака. Поясняющая надпись и дополнительный блок требуют отдельной проверки.
| Расстояние опознания, м | Квадрат a × a, мм | Прямоугольник a × b, мм |
|---|---|---|
| 1 | 50 × 50 | 50 × 100 |
| 3–4 | 100 × 100 | 100 × 200 |
| 5–6 | 150 × 150 | 150 × 300 |
| 7–8 | 200 × 200 | 200 × 400 |
| 9–10 | 250 × 250 | 250 × 500 |
| 15–16 | 400 × 400 | 400 × 800 |
| 25 | 650 × 650 | 650 × 1300 |
Для световозвращающих и фотолюминесцентных знаков пункт 6.3.4.3 устанавливает размер не менее 125% усреднённого размера по таблице 3. Поэтому указанные в ней 150 мм нельзя автоматически принять за размер фотолюминесцентного знака для той же дистанции.
Учебный пример: огнетушитель должен быть обозначен знаком, который распознают с 10 м. При условиях таблицы 3 сторона квадратного основного знака — 250 мм. Для фотолюминесцентного исполнения нижняя граница по пункту 6.3.4.3 составит 312,5 мм: 250 × 1,25. Это расчёт по выбранной строке, без оценки освещения, препятствий и требований конкретного помещения.
Передайте согласованные код, размер и материал знака — по этим данным можно обсудить изготовление противопожарных табличек.
Где размещать знак «Огнетушитель»
Для F04 таблица К.1 указывает место размещения огнетушителя. Общее правило пункта 6.2.1 требует устанавливать знаки в поле зрения людей: они должны быть хорошо видны, не мешать работе, проходу, проезду и перемещению грузов.
Универсальной высоты крепления F04 от пола в этих положениях нет. Назначать её по статье без осмотра помещения нельзя. Высота установки самого огнетушителя — отдельный вопрос; значения для оборудования не следует выдавать за высоту его знака.
Если к средству защиты нужно указать направление, таблица К.1 предусматривает F01-01 и F01-02. Эти стрелки используют только вместе с другими знаками пожарной безопасности. Пункт 6.4.4 описывает комбинацию основного знака со стрелкой, а пункт 6.4.5 требует ориентировать знаки по направлению движения.
Освещение, материал и проверка видимости
Несветящиеся знаки применяют при хорошем и достаточном освещении — пункт 6.2.3. При его отсутствии или недостатке пункт 6.2.4 предусматривает внешнее либо внутреннее освещение знака. Световозвращающие знаки описаны отдельно в пункте 6.2.5: среди условий — низкий фон менее 20 лк и работа с индивидуальными источниками света.
По пункту 6.1.4 знаки пожарной безопасности на пути эвакуации, эвакуационные знаки и знак ЕС 01 должны выполняться с фотолюминесцентными материалами по пункту 8.2 либо иметь внутреннее или внешнее освещение от автономного или аварийного источника питания. Знаки выходов из зрительных залов, коридоров и других мест без освещения должны быть объёмными, с внутренним электрическим освещением от автономного питания и сети переменного тока. Для возбуждения фотолюминесцентного свечения пункт 6.2.7 требует естественного или искусственного света: освещённость поверхности должна быть не менее 25 лк.
До изготовления проверьте будущую точку установки на месте:
- Определите, откуда люди должны увидеть знак, и измерьте расстояние до него.

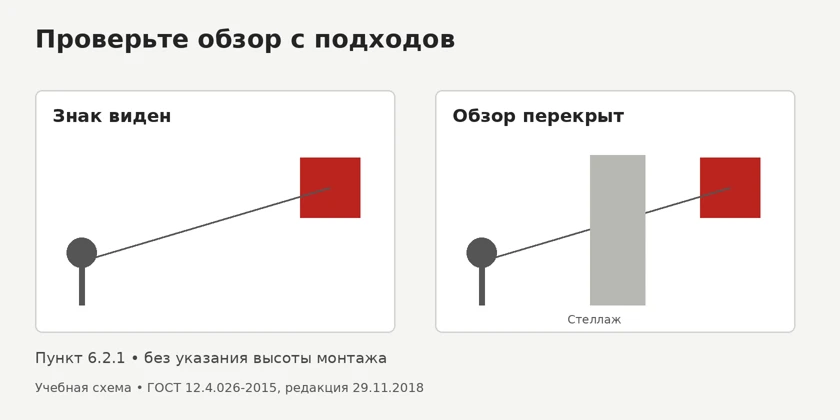

- Проверьте обзор с каждого нужного подхода: стеллаж, открытая дверь или оборудование могут перекрыть знак.
- Уточните освещённость именно поверхности знака и выбранное исполнение.
- Проверьте дверные проёмы: по пункту 6.2.2 восприятие размещённых там знаков не должно зависеть от открытого или закрытого положения дверей.
- Согласуйте крепление, которое удержит знак при уборке; способы крепления перечислены в пункте 6.2.9.
Что подготовить к изготовлению табличек

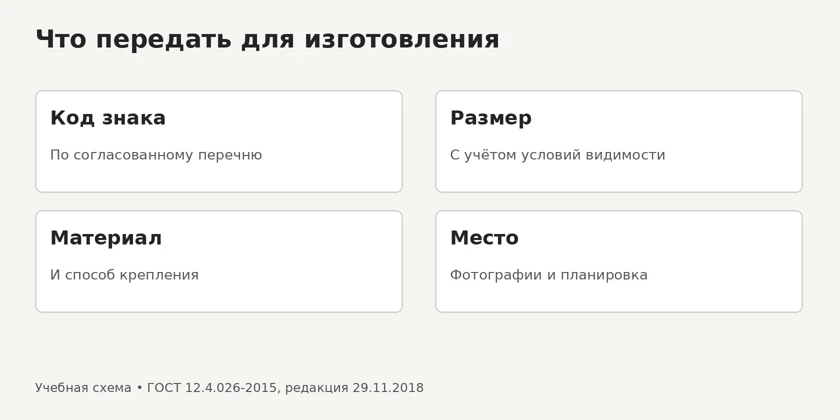

Передайте исполнителю код каждого знака, количество, размеры, материал, способ крепления и фотографии мест установки. Отдельно укажите расстояния опознания и требования к поясняющим надписям. Если исходных данных нет, сначала согласуйте их с ответственным за пожарную безопасность объекта.
Квадратный знак и табличка с текстом под ним имеют разные габариты. По пункту 6.3.4.2 размер дополнительного знака согласуют с основным; его высоту допускается увеличивать с учётом числа строк. Пункт 6.4.1 рассматривает основной знак с поясняющей надписью как комбинированный.
В разделе изготовления табличек собраны варианты для разных задач. Для пожарных знаков используйте профильную услугу и согласованный перечень: подбор размеров и мест установки для объекта должен предшествовать печати.
